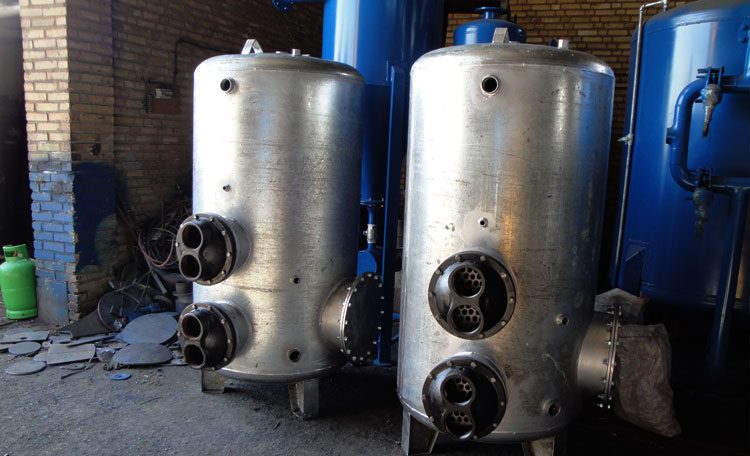

منبع کویلی Coiled tank یکی از تجهیزات بسیار کاربردی برای تولید آب گرم در مصارف خانگی و صنعتی می باشد که در حالت کلی از یک مخزن استوانه ای و چند لوله مسی (کویل) تشکیل شده است. در طراحی و ساخت منبع کویلی با توجه به محل نصب آن و ویژگی های مورد نیازش، منبع کویل دار را در انواع مختلفی تولید می کنند که از مهم ترین آنها می توان به منبع کوئلی ایستاده و افقی اشاره نمود. گروه صنعتی هفت؛ تولید کننده منبع کویلی و سایر تاسیسات حرارت مرکزی در ادامه راهنمای جامعی را برای انتخاب و خرید منبع کویلی ارائه خواهد داد.

منبع کویلی چیست؟

منبع کوئلی به مجموعه ای از بدنه استوانه ای و چند لوله مسی (کویل) گفته میشود که آب داغ و بخار خروجی از دیگ بویلر وارد کویل ها شده و آب سرد ورودی به مخزن استوانه ای را گرم می کند. منبع کوئلی در واقع نسل جدیدی از منبع دوجداره می باشد که هر دو برای تامین آب گرم ساختمان ها و محیط های صنعتی کاربرد دارد. البته در ساختار این دو منبع تفاوت هایی به چشم میخورد، به عبارت دیگر، اصلی ترین تفاوت منبع دوجداره با منبع کویلی (Coiled tank) در وجود دو مخزن استوانه ای تو در تو در نوع دوجداره می باشد. این درحالیست که برای منابع کویل دار تنها از یک بدنه استوانه ای استفاده شده و تبادل دما با کویل ها انجام میشود.

منبع کویل دار

طرز کار منبع کویل دار

آب داغ و بخار تولید شده توسط بویلر و دیگ های بخار با کمک پمپ های سیرکولاتور وارد لوله های مسی یا همان کویل های نصب شده در داخل بدنه استوانه ای میشوند. آب سرد لوله کشی شهری توسط شیرهای یک طرفه نصب شده بر بدنه منبع وارد مخزن شده و بخاطر اختلاف دمای موجود در آب داخل لوله و مخزن، تبادل دما صورت می گیرد. نتیجه برخورد و تماس آب مخزن با این لوله ها افزایش دمای آنها به بیش از 50 درجه می باشد و در نهایت از طریق شیرهای خروجی برای مصرف آماده میشوند. آب موجود در کویل ها با از دست دادن دما مجدد به دیگ بخار برگشت داده شده و این چرخه ادامه دارد.

انواع منبع کویلی

با توجه به ویژگی های مورد نیاز در منابع حرارتی، در زمان تولید منبع کویلی آنها را در انواع مختلفی طراحی می کنند. به طوریکه در یک دسته بندی کلی آنها را در دو گروه منبع کویلی ایستاده و منبع کویلی افقی تقسیم بندی نمود. تفاوت این دو نوع منبع کوئلی در حالت نصب بدنه استوانه ای آنها می باشد و از نظر سایر اجزا تفاوتی با هم ندارند. با توجه به محل نصب منبع و میزان فضای موجود برای قرار دادن منبع و ابعاد مورد نیاز آنها می توان یکی از این دو نوع منبع کویل دار را انتخاب نمود.

در گروه بندی دیگر و با توجه به حالت نصب و قرارگیری کویل ها می توان این منابع را در دو گروه کویل حلزونی و U شکل تقسیم بندی نمود.

منبع کویلی ایستاده

منبع کویلی یو شکل

همان طور که از نام این گروه مشخص است، لوله های مسی به صورت حرف انگلیسی U در داخل منبع نصب شده که تعداد لوله ها بر حسب نیاز مشخص میشوند و در اغلب مواقع بیشتر از یک لوله خواهد بود. یکی از اصلی ترین دلایل استفاده از این نوع کویل ها بالا بردن عملکرد و کارایی دستگاه می باشد. به طوریکه بعد از مسدود شدن و یا ایجاد خرابی در یک لوله اختلالی در طرز کار منبع ایجاد نمیشود و آب داغ و بخار می تواند در سایر لوله ها جریان داشته و آب گرم را تامین کند.

منبع کویل دار حلزونی

برخلاف نوع یو شکل، در کویل های حلزونی جریان آب داغ تنها در یک لوله با سختار حلزونی وجود دارد و باعث میشود تا آب سرد مخزن گرم شود. از بزرگترین معایب این نوع منبع کویل دار می توان به از کار افتادن دستگاه در صورت ایجاد خرابی در لوله کویل اشاره نمود. چون تنها یک کویل با ساختار حلزونی در داخل بدنه نصب میشود، در نتیجه با خرابی و یا مسدود شدن آن امکان عبور جریان آب داغ و بخار بویلر در آن وجود نخواهد داشت.

منبع آب به آب و بخار به آب

با توجه به اینکه انرژی و گرمای مورد نیاز برای افزایش دمای آب موجود در کویل از چه طریقی تامین می گردد، می توان آنها را به دو گروه آب به آب و بخار به آب تقسیم بندی نمود. همان طور که از نام این دو گروه مشخص است، منابع آب به آب با کمک آب گرم انرژی مورد نیاز برای گرم شدن آب موجود در کویل صورت گرفته و در شرایطی که از بخار برای این منظور استفاده شود، بخار به آب می باشند.

منبع دو کویلی

در این نوع منبع همان طور که از نامش مشخص است، از دو مخزن کویل استفاده می گردد. علت استفاده از این دو منبع بدین خاطر است که یکی از مخازن به سیستم گرمایشی خورشید و دیگری به دیگ متصل میشود. با این راهکار اگر انرژی خورشید برای گرم شدن آب به اندازه کافی نباشد، در این صورت دیگ بخار می تواند گرمای مور نیاز را تامین کند.

اجزای منبع کویل دار

به منظور پیاده سازی طرز کار منبع کویلی که در بالا به آن اشاره شد نیاز به استفاده از اجزا و تجهیزات مختلفی در ساختار منبع کوئلی می باشد. اصلی ترین اجزای به کار رفته در این مخازن عبارتند از:

بدنه استوانه ای

بدنه استوانه ای یکی از مهم ترین اجزا منبع می باشد که به منظور بالا بردن مقاومت آن در برابر فشار و رسوب گیری و خوردگی از ورق های گالوانیزه برای آن استفاده میشود. ابعاد و ظرفیت و حجم منبع کویلی با توجه به محل نصب و کاربرد آن تعیین میشود و به همین خاطر تنوع زیادی در آن به چشم میخورد. بدنه های ساخته شده برای منبع کویلی در دو حالت ایستاده و افقی بر روی پیاده نصب میشوند.

برای طراحی و ساخت بدنه منبع از ورق های گالوانیزه و همچنین در برخی موقع از فولاد سیاه استفاده می گردد. این ورق ها دارای مقاومت بالایی در برابر دما و فشار بوده و به همین دلیل ضریب ایمنی دستگاه تا حد مطلوبی افزایش پیدا خواهد کرد. البته لازم به ذکر است که برخلاف ورق های گالوانیزه که ضد زنگ و خورندگی می باشد، منابع ساخته شده از ورق های فولا سیاه ممکن است به مرور زمان دچار زنگ زدگی شوند. به همین منظور لازم است ابتدا سندبلاست شوند و در نهایت از رنگ های اپوکسی استفاده گردد.

کویل

کویل یا لوله های مسی از دیگر اجزای منبع کویلی می باشند که وظیفه آنها عبور آب داغ و بخار از بویلر می باشد تا در نهایت منجر به انتقال دمای آن به آب سرد موجود در منبع شود. کویل ها در دو نوع U شکل و حلزونی در بدنه نصب میشوند و تعداد آنها متغییر است.

طرز کار منبع کویلی

دریچه بازدید منبع کویلی

یکی از بهترین مزایای این گروه از منبع حرارتی، تعمیر آسان آنها می باشد. برای این منظور در قسمت کویل دریچه ای بر روی بدنه نصب می گردد تا شستشو و تعمیر کویل ها و بررسی وضعیت کلی هر یک براحتی انجام شود.

مزایای منبع کویل دار

کاربرد گسترده این گروه از منابع حرارتی نسبت به منبع دوجداره در مزایای زیادی آن می باشد که از مهم ترین آنها می توان به گزینه های زیر اشاره نمود:

  • تعمیر آسان منبع بخاطر داشتن تنها یک منبع و جداسازی راحت آن بعد از ترکیدگی و خرابی
  • شستشوی آسان منبع
  • افت حرارتی کم بخاطر استفاده از لوله های مسی متعدد در داخل منبع
  • تنوع در منبع (ایستاده و افقی) و کاربرد گسترده آن در محیط هایی با ابعاد و ظرفیت های مختلف
  • عدم قطع شدن فرآیند تولید آب گرم با خرابی یکی از کویل ها

طراحی و ساخت منبع کویلی

گروه صنعتی هفت؛ تولید کننده منبع کویل دار  و منبع انبساط با آخرین استانداردها می باشد که طراحی و ساخت این تجهیزات را توسط تیمی از مهندسین و تکنسین های با تجربه ارائه می دهد. تنوع بسیار بالا در محصولات این مجموعه و برخورداری از گارانتی و تضمین کیفیت محصولات از مهم ترین ویژگی های گروه صنعتی هفت می باشد. کارشناسان این مجموعه از طریق راه های ارتباطی ذکر شده در پایین صفحه آماده ارائه مشاوره قبل از خرید منبع کویلی می باشند.

قیمت منبع کویل دار

قیمت منبع کویل دار بر اساس چند فاکتور مهم تعیین می شود که مهم ترین آنها شامل ظرفیت مخزن، نوع و تعداد کویل ها (یو شکل یا حلزونی)، جنس بدنه و کیفیت به کار رفته در تمام مراحل ساخت منبع می باشد. برای استعلام قیمت منبع کویلی می توانید با گروه صنعتی هفت تماس بگیرید

طریقه نصب منبع کویلی

با توجه به اینکه منبع ایستاده انتخاب کرده اید یا افقی باید محیطی را برای نصب منبع کویلی تعیین کنید. به منظور بالا بردن مقاومت این مخازن در برابر ضربه و تکان خوردن، پایه آنها را بر روی زمین کاملا ثابت کنید. در نهایت باید شیر یک طرفه ورودی آب سرد را در پایین منبع و شیر خروجی آب گرم را در بالا آن قرار دهید. کارشناسان گروه صنعتی هفت علاوه بر تولید منبع کویلی ، تمام مراحل نصب را با رعایت استانداردهای لازم انجام می دهند.
